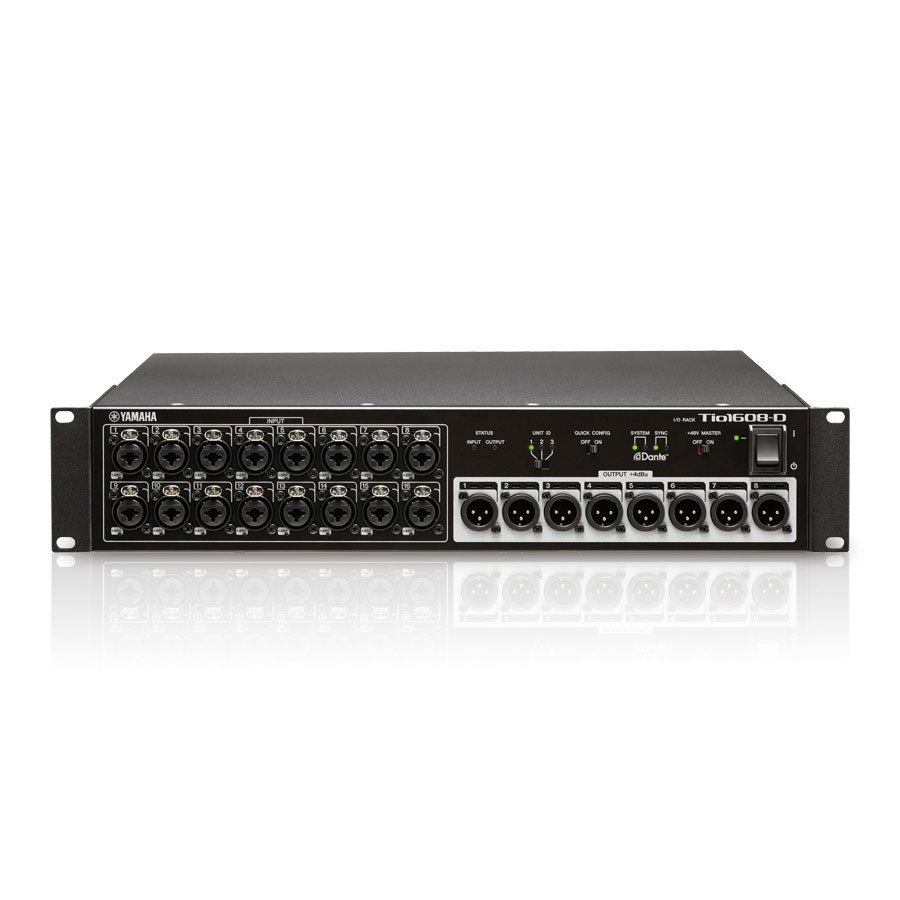

Аудио интерфейс YAMAHA Tio1608-D
влево
  • Аудио интерфейс YAMAHA Tio1608-D, фото 2
вправо

Аудио интерфейс YAMAHA Tio1608-D

  • В наличии

517 536 Тг.

+77479910875
  • График работы
  • Адрес и контакты
Аудио интерфейс YAMAHA Tio1608-D
Аудио интерфейс YAMAHA Tio1608-DВ наличии
517 536 Тг.
Купить
+77479910875
Описание
Характеристики
Информация для заказа

Характеристики

Цифровая сеть, включающая в себя до 3-х стейджбоксов



Пользователи, желающие расширить и без того обширное количество входов/выходов в TF, могут с легкостью подключить до 3-х устройств с опциональной NY64-D картой и рэками ввода/вывода Tio1608-D. Простое последовательное подключение главной консоли со стейджбоксами Tio1608-D при помощи Ethernet кабелей CAT5e в общую сеть позволит добиться высококачественной передачи аудиопотока с низкой задержкой и, более того, значительно сократит время, обычно занимаемое на транспортировку и установку громоздких аналоговых мультикоров.

Высоконадежный цифровой аудио протокол Dante



Протокол Dante используется всеми ведущими производителями и профессионалами в звуковой индустрии из-за низких уровней джиттера и задержки, а также из-за высокой точности сэмплирования. При помощи Tio1608-D вы сможете запросто построить высококачественную Dante сеть, для этого даже не потребуется каких либо знаний в области IT-технологий. Благодаря гибкости сетевого протокола Dante, консоли серии TF могут быть подключены к широкому спектру устройств, поддерживающих протокол Dante, например к стейджбоксам серии R (Rio3224-D; Rio1608-D и т.д.)

Простой и быстрый режим QUICK CONFIG



При запуске на TIO1608-D режима QUICK CONFIG, все настройки соединения, такие как настройки сети и патчинг каналов устанавливаются автоматически, делая конфигурацию системы максимально простой. После подтверждения режима QUICK CONFIG на консоли TF и стейджбоксах Tio, просто выставите ID устройства для каждого Tio1608-D, затем последовательно соедините TF и стейджбоксы Tio в сеть и подключите питание. Вот и все, вы готовы к работе!

Простой и удобный выбор входных каналов



Как только с основными настройками покончено, вы можете с легкостью назначить входы, в зависимости от задач системы. Используя функцию ALL INPUT, пользователи могут моментально назначить все входы на стейджбоксы Tio, консоль TF или на PC/Mac устройство. Пользователь также может изменить назначение для любого канала, тем самым наиболее эффективно использовать все входы.

Предусилители D-PRE с сохраняемыми настройками.



Tio1608-D унаследовал естественное музыкальное звучание, которое мы преследовали при создании консолей TF. Механическая конструкция, схемотехника, блок питания, заземление и подбор компонентов — все выполнено с предельным вниманием к деталям и качеству, при этом на каждом этапе разработки проводились многократные тестовые испытания и сеансы прослушивания.

Гибкое расширение системы с помощью Dante

Сетевой аудио протокол Dante был реализован не только в консолях TF, но и в других цифровых консолях Yamaha, таких как CL и QL. Комбинации стейджбоксов Tio1608-D и различных консолей способны значительно увеличить гибкость проектирования систем. Весь патчинг может быть осуществлен при помощи программного обеспечения «Dante Controller», а управление предусилителями посредством программы «R Remote». Благодаря регулярному выходу запланированных обновлений в будущем патчинг и управление предусилителями будут возможны не только с TF, но и с CL/QL.Обратите внимание, что удаленное управление предусилителями может осуществляться только посредством Primary порта. (Через Secondary порт осуществлять управление невозможно).

Расширение системы с помощью Tio1608-D



Tio1608-D позволит вам с легкостью расширить микширующую емкость системы TF до 40 входных каналов/24 выходов. Для настройки системы используется метод Plug & Play. Просто подключите кабель Cat5e и выставите ID устройств – система готова к работе. Теперь через кабель Cat5e вы можете удаленно управлять предусилителями, а приложение StageMix позволит удаленно управлять консолью со сцены, арены, аудитории и т.д.

Спецификации

Общие характеристики

Частота дискретизации Внешн. 44.1 кГц или 48 кГц
Задержка сигнала Менее 3 мс, от входа до выхода, соединение с TF5 и NY64-D по сети Dante, задержка по входу Dante = 0.25 мс (в одну сторону), частота дискретизации = 48 кГц
Коэффициент нелинейных искажений Менее 0.1% 20 гЦ –20 кГц при +4 дБ отн. уровня, на 600 Ом, Gain в положении +66 дБ / Менее 0.05% 20 гЦ – 20 кГц при +4 дБ отн. Уровня, на 600 Ом, Gain в положении -6 Дб, от входа до выхода, частота дискретизации = 44.1 кГц/48 кГц *Измерено с использованием 18 Дб на октаву фильтра с частотой 80 кГц.
Диапазон воспроизводимых частот 20 Гц - 20 кГц по уровню +0,5 - 1,5 дБ, при +4 дБ отн. уровня на частоте 1 кГц от входа до выхода, частота дискретизации = 44.1 кГц или 48 кГц
Динамический диапазон 108 дБ, от входа до выхода, Gain = 6 дБ/ 122 дБ, ЦА конвертер
Уровень собственного шума Эквивалентный шум на входе -128 дБ, Gain=+66dB
Остаточный выходной шум -88 дБ, ST master выключен
Перекрестные искажения -100 дБ, смежные каналы вход/выход, Gain на входе = -6dB *Измерено с использованием -30 дБ на октаву фильтром с частотой 22 кГц
Рассеяние тепла 100-240V, 50/60Hz, 43.5kcal/h
Требования к питанию 100–240 В, 50/60 Гц
Потребляемая мощность 50 Вт
Габариты Ширина 480 мм
Высота 88 мм
Глубина 364 мм
Вес без упаковки 5.7 кг
Аксессуары Руководство пользователя, кабель питания (2. 5 м), Owner’s Manual, Power Cord(2.5m), резиновые накладки(4 шт.)
Прочее Температура эксплуатации: от 0 до 40 °C, Температура хранения: от -20 до 60 °C

Характеристики аналоговых входов

Входные разъемы Усиление Входное сопротивление Сопротивление источника Уровень входного сигнала Разъем Балансный / Небалансный
Чувствительность*1 Номин. Макс.
INPUT1-16 +66 дБ 7.5 кОм 50-600 Ом мик. или
600 Ом лин.
-82dBu (61.6 мкВ) -62dBu (0.616 мВ) -42dBu (6.16 мВ) Комб. "джек" (тип XLR-3-31 *2 или TRS *3) Балансный
-6 дБ -10dBu (245 мВ) +10dBu (2.45 В) +30dBu (24.5 В)

*1. Чувствительность - это уровень входного сигнала требуемый для выходного сигнала уровня +4 dBu (1,23 В), или номинальный уровень выхода, когда устройство настроено на максимальное усиление (все фейдеры и регуляторы уровня установлены в максимальное положение).
*2. 1: GND, 2: HOT, 3: COLD
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*Для всех характеристик 0 дБ отн. уровня = 0.775 В.
*Фантомное питание +48 В может быть подключено отдельно к любому входному разъёму XLR посредством программного переключателя.

Характеристики аналоговых выходов

Выходные разъемы Выходное сопротивление Сопротивление нагрузки Уровень выходного сигнала Разъем Балансный / небалансный
Номин. Макс.
OUTPUT 1-8 75 Ом 600 Ом лин. +4dBu (1.23 В.) +24dBu (12.3 В.) тип XLR-3-32*1 Балансный

*Для всех спецификаций 0 дБ отн. уровня = 0.775 В
*1.1: GND,2: HOT, 3: COLD

Характиристики цифровых входов/выходов

Порты Формат Размер данных Уровень Аудио Разъем
Primary/Secondary Dante 24 бита или 32 бита 1000Base-T 16 каналов ( с Tio1608-D на другие устройства)
8 каналов (с других устройств на Tio1608-D)
etherCON Cat5e
Страна производительКитай
Габаритные размеры
Ширина480.0 (мм)
Глубина88.0 (мм)
Высота364.0 (мм)
Вес5.7 (кг)
